Cara Membaca dan Menggunakan Tabel Resistor pada TV Digital
Apa itu Tabel Resistor di TV Digital
Tabel resistor adalah dictionari yang mencakup nilai resistor dari berbagai jenis komponen TV digital. Resistor pada TV digital digunakan dalam banyak alat, mulai dari remote, mikrokontroler, hingga rangkaian dan circuit board. Resistor digunakan untuk mengatur tegangan, arus dan impedansi dalam sebuah rangkaian elektronik. Tabel resistor dengan demikian adalah alat krusial dalam dunia teknik dan elektronik.
Fungsi Tabel Resistor di TV Digital
Fungsi utama tabel resistor adalah untuk membantu teknisi dan engineer dalam menentukan nilai resistor dan juga untuk menemukan cara terbaik dalam implementasi peralatan elektronik. Hal ini memungkinkan para teknisi untuk mengetahui nilai resistor yang paling sesuai untuk digunakan pada sebuah rangkaian elektronik. Dengan demikian, tabel resistor sangat membantu dalam merakit dan menguji rangkaian elektronik.
Bagaimana Menggunakan Tabel Resistor di TV Digital
Menggunakan tabel resistor di TV digital sangatlah mudah dan simpel. Yang perlu dilakukan adalah memastikan bahwa kita memiliki tabel resistor yang tepat dan sesuai dengan jenis komponen TV digital yang akan digunakan. Setelah itu, kita hanya tinggal menentukan nilai resistor yang dibutuhkan untuk rangkaian elektronik yang sedang digunakan. Setelah itu, kita bisa mulai merakit rangkaian elektronik dan menguji hasilnya
Manfaat Tabel Resistor di TV Digital
Manfaat utama tabel resistor dalam TV digital adalah untuk membantu dalam merakit rangkaian elektronik yang presisi dan akurat. Tabel resistor membantu pengguna untuk mengetahui nilai resistor yang digunakan pada rangkaian elektronik. Ini memudahkan pengguna untuk membaca nilai resistor dan memilih resistor yang sesuai untuk keperluan rangkaian elektronik. Selain itu, tabel resistor juga dapat membantu dalam menangani beberapa situasi darurat, seperti perbaikan hardware dan sejenisnya.
Contoh Penerapan Tabel Resistor di TV Digital
Tabel resistor dapat diterapkan pada berbagai jenis rangkaian elektronik pada TV digital. Sebagai contoh, kita dapat menggunakan tabel resistor untuk menentukan nilai resistor pada rangkaian kontrol alat remote yang biasa digunakan untuk mengontrol TV digital. Selain itu, kita juga dapat menggunakan tabel ini untuk merakit circuit board pada TV digital supaya bisa berfungsi dengan baik dan stabil.
Kesimpulan
Tabel resistor adalah peralatan yang sangat penting dalam dunia teknik dan elektronik. Dengan menggunakan tabel resistor, kita dapat lebih mudah untuk menentukan nilai resistor yang sesuai dengan rangkaian elektronik yang sedang digunakan pada TV digital. Hal ini membantu pengguna dalam merakit dan memperbaiki rangkaian elektronik dengan presisi dan akurat. Oleh karena itu, penting bagi engineer dan teknisi untuk memahami konsep dan penggunaan tabel resistor pada rangkaian elektronik.
Pentingnya Tabel Resistor dalam Perbaikan TV Digital
Tabel resistor merupakan daftar nilai-nilai resistor yang digunakan pada setiap komponen elektronik termasuk dalam perbaikan TV Digital. Nilai resistor yang dikenal juga sebagai nilai rintangan dalam ohm, memiliki peranan penting dalam tugas perbaikan TV digital. Dalam tabel resistor ini, teknisi memperoleh informasi tentang berbagai nilai resistor yang digunakan untuk memahami rangkaian elektronik.
Dalam perbaikan TV digital, terdapat berbagai nilai resistor yang digunakan pada setiap komponen elektronik. Hal ini menimbulkan kendala bagi teknisi ketika nilai resistor yang rusak tidak lagi dapat terlihat nilai rintangannya. Apabila teknisi tidak mengetahui nilai rintangan resistor yang rusak, maka akan kesulitan dalam memilih resistor pengganti yang pas. Namun, dengan menggunakan tabel resistor, teknisi dapat mudah mengidentifikasi nilai resistor yang diperlukan.
Cara Menggunakan Tabel Resistor dalam Perbaikan TV Digital
Tabel resistor ini terdiri dari kolom dan baris. Kolom menunjukkan nilai resistor dalam satuan ohm (Ω), sedangkan baris menunjukkan faktor pengali. Setiap nilai resistor memiliki warna berkaitan dan kaitannya dengan warna pita pada fisik resistor. Setiap baris di tabel resistor ini memiliki warna yang sesuai dengan warna pita pada resistor fisik. Cara menggunakan tabel resistor ini sangat mudah. Teknisi cukup mencari baris dengan warna yang sesuai dengan pita pada resistor fisik dan kemudian menentukan nilai rintangan melalui kolom.
Dalam table resistor ini, setiap nilai resistor memiliki kodifikasi warna tertentu. Warna tersebut akan berguna untuk menentukan jumlah nol yang dipilih oleh teknisi. Contohnya, warna kuning menunjukkan bahwa resistor tersebut mempunyai tiga nol pada nilainya. Oleh sebab itu, saat memilih nilai resistor yang tepat, teknisi harus memahami wawarna dan artinya serta nilai stadar rintagan pada tabel resistor.
Kelebihan Tabel Resistor dalam Perbaikan TV Digital
Kelebihan menggunakan tabel resistor dalam perbaikan TV digital adalah memberikan kemudahan dan kecepatan dalam menentukan nilai rintangan. Teknisi dapat dengan mudah dan cepat memperoleh nilai rintangan yang dibutuhkan melalui tabel resistor. Hal ini tentunya akan mempercepat proses perbaikan dan menghemat waktu teknisi dalam bekerja.
Selain itu, tabel resistor juga dapat digunakan sebagai referensi ketika sedang melakukan perancangan rangkaian elektronik. Dengan mengetahui nilai resistor yang dipilih pada tabel resistor, teknisi dapat memperhitungkan komponen lainnya untuk memperoleh rangkaian yang tepat.
Kesimpulan
Tabel resistor merupakan alat yang sangat bermanfaat dalam perbaikan TV digital. Teknisi dapat menggunakan tabel resistor dalam menentukan nilai rintangan yang tepat dan mempercepat proses perbaikan. Selain itu, tabel resistor juga dapat digunakan sebagai referensi dalam perancangan rangkaian elektronik. Oleh karena itu, setiap teknisi perlu memahami cara menggunakan tabel resistor dan kelebihannya dalam perbaikan TV digital.
Cara Membaca Tabel Resistor
Tabel resistor digunakan untuk menemukan nilai resistor pada komponen TV digital. Kode warna dan angka akan menunjukkan nilai resistor yang tepat. Cara membaca tabel resistor cukup mudah jika Anda memahami sistem kode warna dan angka yang digunakan. Berikut ini adalah langkah-langkahnya:
1. Identifikasi Kode Warna Resistor

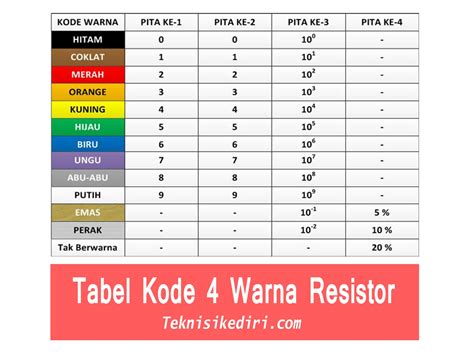

Kode warna resistor biasanya terdiri dari 4 hingga 6 warna. Setiap warna memiliki nilai angka yang berbeda. Berikut adalah tabel dan nilai masing-masing warna pada resistor:
Warna | Nilai | Toleransi |
---|---|---|
Hitam | 0 | |
Coklat | 1 | ±1% |
Merah | 2 | ±2% |
Oranye | 3 | |
Kuning | 4 | |
Hijau | 5 | ±0.5% |
Biru | 6 | ±0.25% |
Ungu | 7 | ±0.1% |
Abu-abu | 8 | |
Putih | 9 | |
Emas | ±5% | |
Perak | ±10% |
2. Dekode Kode Warna
Untuk membaca nilai resistor, Anda perlu mengidentifikasi nilai dari empat warna teratas pada resistor. Warna pertama dan kedua mewakili angka pertama dan kedua, sedangkan warna ketiga mewakili faktor pengali. Warna keempat menunjukkan nilai toleransi resistor. Misalnya, jika resistor memiliki warna coklat, hitam, merah, dan emas, nilai resistor adalah 1, 0, 10^2 (100), dan ±5%.
3. Gunakan Tabel Resistor
Setelah Anda mendapatkan nilai resistor melalui kode warna, gunakan tabel resistor untuk menemukan nilai resistansi. Tabel resistor biasanya terdiri dari tiga kolom yang menunjukkan angka-angka dari nilai resistansi. Kolom pertama menunjukkan angka pertama, kolom kedua menunjukkan angka kedua, dan kolom ketiga menunjukkan faktor pengali.
Sebagai contoh, jika resistor memiliki nilai 1,000 ohm (1 kiloohm) dan faktor pengali 10^2, cari kolom satu yang menunjukkan angka 1, kolom dua yang menunjukkan angka 0, dan kolom ketiga yang menunjukkan faktor pengali 10^2. Anda akan menemukan nilai resistansi di mana tiga kolom bertemu: 1000 ohm atau 1 kiloohm.
Dalam sistem biasa yang digunakan di Indonesia, angka jutaan biasanya dinyatakan dengan huruf M dan nilai 10 pangkat -6 dinyatakan dengan huruf u. Misalnya, nilai 5,6 juta ohm dapat dituliskan sebagai 5,6MOhm, sedangkan nilai 10 ohm dapat dituliskan sebagai 10uohm.
Dengan memahami cara membaca tabel resistor, Anda dapat menemukan nilai resistor yang tepat untuk menggunakan pada komponen TV digital dan perangkat elektronik lainnya dengan mudah dan akurat.
Manfaat Menggunakan Tabel Resistor
Resistor adalah salah satu komponen elektronik yang sering digunakan untuk mengatur arus listrik. Tabel resistor adalah suatu cara untuk mengetahui nilai resistansi atau tahanan dari suatu resistor. Terdapat banyak manfaat dari penggunaan tabel resistor, di antaranya adalah mempercepat proses perbaikan TV digital dan menghindari pengeluaran biaya yang tidak perlu.
Melakukan Perbaikan TV Digital
Perbaikan TV digital dapat menjadi sulit dan memakan waktu jika tidak dilakukan dengan benar. Salah satu alat yang penting dalam perbaikan TV digital adalah tabel resistor. Dengan tabel resistor, teknisi dapat mengetahui nilai resistansi dari resistor yang rusak dan menggantinya dengan yang baru. Hal ini bukan hanya mempercepat proses perbaikan tetapi juga menghindari terjadinya kesalahan pada perbaikan yang dapat menyebabkan kerusakan yang lebih besar.
Meminimalisir Pengeluaran Biaya yang Tidak Perlu
Dalam melakukan perbaikan TV digital atau elektronik lainnya, seringkali kita tergoda untuk mengganti komponen yang rusak dengan yang baru. Namun, mengganti komponen yang sebenarnya masih bisa diperbaiki hanya akan menghasilkan biaya yang tidak perlu. Dengan tabel resistor, teknisi dapat mengetahui nilai resistansi dari resistor yang rusak dan memastikan apakah resistor tersebut memang harus diganti atau masih bisa diperbaiki. Hal ini dapat meminimalisir pengeluaran biaya yang tidak perlu dan membuat proses perbaikan lebih efektif.
Menghemat Waktu dan Tenaga
Proses pencarian nilai resistansi dari suatu resistor tanpa menggunakan tabel resistor dapat memakan waktu dan tenaga yang cukup banyak terutama jika resistor tersebut memerlukan nilai resistansi yang spesifik. Dengan menggunakan tabel resistor, teknisi dapat menemukan nilai resistansi dengan lebih cepat dan efisien. Hal ini dapat menghemat waktu dan tenaga yang dikeluarkan untuk melakukan perbaikan.
Memastikan Kualitas Perbaikan yang Lebih Baik
Dalam melakukan perbaikan, memastikan kualitas perbaikan yang baik tentu menjadi hal yang penting. Dengan menggunakan tabel resistor, teknisi dapat memastikan bahwa resistor yang digunakan memiliki nilai resistansi yang sesuai sehingga kualitas perbaikan menjadi lebih baik. Hal ini penting agar tidak terjadi kerusakan yang lebih besar pada perangkat elektronik.
Kesimpulan
Tabel resistor adalah alat yang penting dalam melakukan perbaikan TV digital atau perangkat elektronik lainnya. Dengan penggunaan tabel resistor, proses perbaikan dapat menjadi lebih cepat dan efisien. Selain itu, penggunaan tabel resistor juga dapat menghemat biaya yang tidak perlu dan memastikan kualitas perbaikan yang baik. Oleh karena itu, penting bagi teknisi untuk memahami dan menggunakan tabel resistor dengan baik.
Apa itu Tabel Resistor?
Tabel resistor adalah alat yang membantu teknisi dalam mengidentifikasi nilai resistor dengan mudah dan cepat. Resistor adalah komponen elektronik yang berfungsi untuk menahan arus listrik yang melewati sebuah rangkaian.
Setiap resistor memiliki nilai ohm tertentu yang menunjukkan seberapa banyak arus yang dapat ditahan oleh resistor tersebut. Dalam pengoperasiannya, resistor dapat mengalami kebocoran atau rusak akibat pengaruh lingkungan atau penggunaan yang salah.
Dalam perbaikan TV digital, teknisi harus mengganti resistor yang rusak dengan yang baru. Untuk memastikan komponen yang diganti adalah dengan nilai yang sama pada tabel resistor adalah hal yang sangat penting.
Cara Menggunakan Tabel Resistor
Langkah-langkah penggunaan tabel resistor yaitu:
- Tentukan warna pada setiap gelang resistor.
- Cocokan warna resistor pada tabel resistor untuk menentukan nilai ohm.
- Ubah satuan ohm menjadi kiloohm atau megaohm jika nilai terlalu besar.
- Tentukan nilai toleransi untuk mengetahui seberapa presisi resistor tersebut.
- Masukkan nilai ohm dan nilai toleransi ke dalam rangkaian yang dibutuhkan.
Dengan menggunakan tabel resistor, teknisi dapat menghemat waktu dalam mengidentifikasi nilai resistor yang sesuai serta memperbaikinya dengan cepat.
Keunggulan Tabel Resistor
Berikut adalah beberapa keunggulan tabel resistor:
- Mudah digunakan dan dipahami oleh banyak orang.
- Memiliki informasi lengkap mengenai nilai dan toleransi resistor.
- Bahan yang digunakan dalam tabel resistor cukup awet dan tahan lama.
- Merupakan alat yang terjangkau dan mudah ditemukan di pasaran.
Dengan keunggulan tersebut, tabel resistor menjadi alat yang sangat praktis dan efektif dalam perbaikan TV digital.
Peran Tabel Resistor dalam Perbaikan TV Digital
Tabel resistor memiliki peran yang sangat penting dalam perbaikan TV digital. Berikut adalah beberapa perannya:
- Mempermudah teknisi dalam mengidentifikasi nilai resistor yang rusak.
- Mempercepat proses perbaikan TV digital.
- Memastikan penggantian resistor dengan nilai yang sesuai.
- Menjaga kualitas dan presisi rangkaian TV digital.
Dalam perbaikan TV digital, kecepatan dan presisi merupakan faktor yang sangat penting. Penggunaan tabel resistor dapat membantu teknisi dalam meningkatkan efektivitas dan efisiensi perbaikan TV digital.
Kesimpulan
Dalam perbaikan TV digital, penggunaan tabel resistor sangat penting untuk mempercepat proses perbaikan. Penggunaan tabel resistor juga dapat memastikan penggantian resistor dengan nilai yang sesuai dalam rangkaian, sehingga menjaga kualitas dan presisi rangkaian.
Tabel resistor merupakan alat yang mudah digunakan dan dipahami oleh banyak orang. Selain itu, tabel resistor juga terjangkau dan mudah ditemukan di pasaran. Oleh karena itu, penggunaan tabel resistor sebaiknya dipertimbangkan dalam setiap perbaikan TV digital.
